TEC科普小课堂丨制冷片也会悄悄老化，这3种失效模式要警惕！
欢迎来到TEC科普小课堂！一块小小的半导体制冷片究竟能用多久？尽管TEC没有运动部件，理论上很少会发生机械故障和损耗。但实际上它也像人一样会随着时间的流逝慢慢变老：制冷性能逐渐衰退，所能维持的温差也越来越小。本期课堂就来聊聊：TEC的寿命到底有多长？又是什么导致它一步步走向衰退的？
一、TEC理想使用寿命
半导体制冷片（TEC）最大的优点就是结构简单——没有活塞运动，也没有旋转部件，从根本上避免了机械磨损。在稳定的运行条件下，普通商用TEC的平均无故障时间（MTBF）通常在20万到35万小时之间。若以24小时连续工作计算，相当于能够稳定运行22到40年，远超大多数电子设备的使用寿命。一些工业级TEC的寿命更长——比如用于光通信模块的微型TEC，MTBF甚至超过200万小时（约228年）。然而，这些数据都源自实验室的理想环境。在实际使用过程中，TEC往往面临着温度波动、频繁启停等种种“折寿”因素，导致真实寿命远低于理论值。
二、TEC三大失效模式
☑️ 模式一：焊层疲劳
我们都知道，TEC内部由几十甚至上百对P型和N型半导体颗粒组成，通过焊料与铜电极连接——这些焊点就是TEC的“关节”。

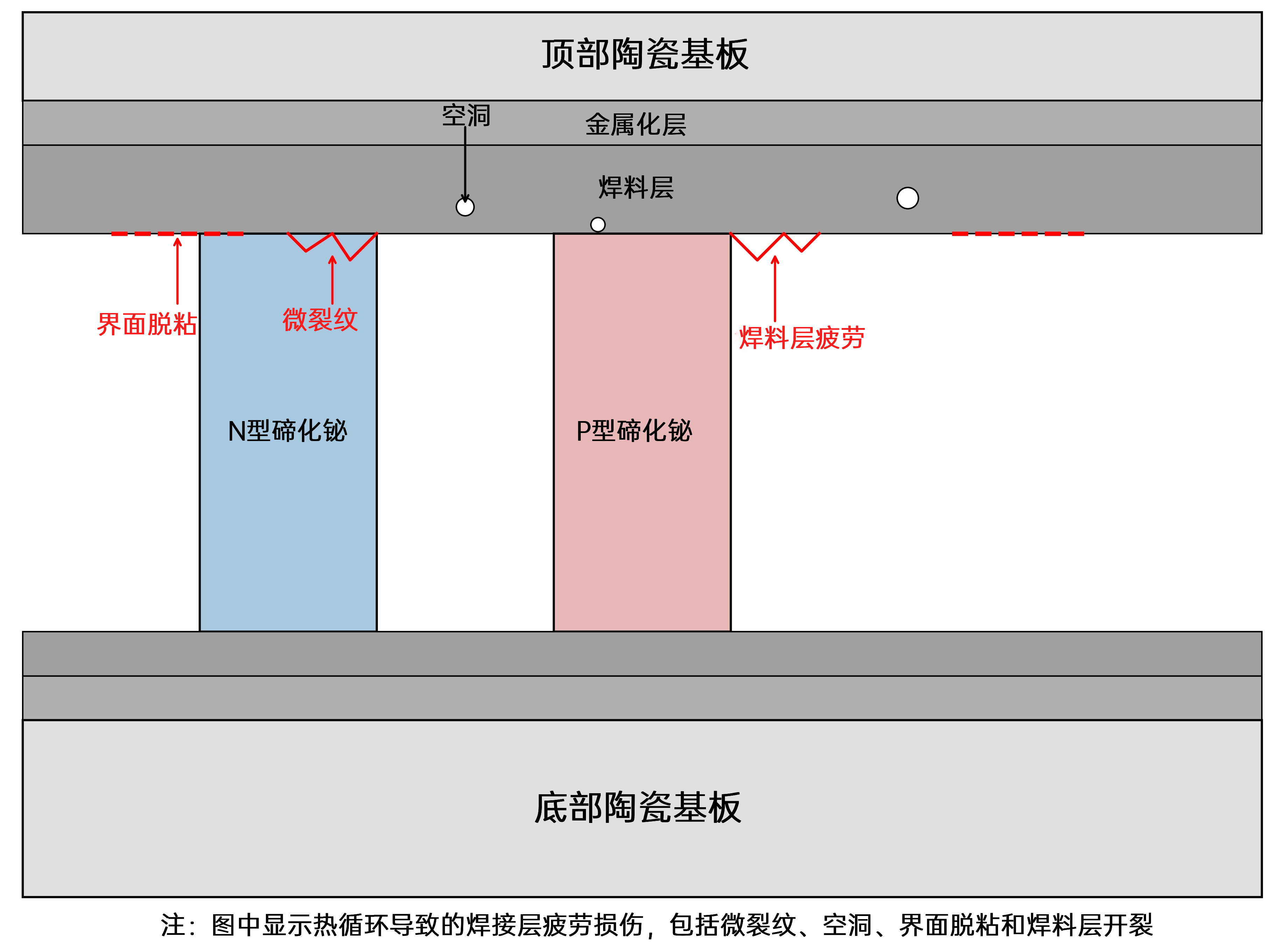

▲ 焊接层疲劳失效示意图
通电后，TEC因产生温差，内部半导体颗粒会发生热胀冷缩；断电后又恢复原状。这一反复的热循环过程，使连接焊点持续承受交变热应力——如同一根铁丝被反复弯折，终将过劳断裂。研究表明，上焊点（靠近冷端）比下焊点承受了更大的热应力变化，因此更容易发生疲劳开裂。尤其在频繁启停的应用中（比如恒温控制器）——TEC会经历剧烈的温度循环，导致寿命大幅缩短。
1.当TEC以15秒为一个周期（7.5秒通电7.5秒断电）运行时，MTBF降低至12.5万小时，寿命会从原本的20年以上缩短到14年；
2.在85℃高温下的通断循环测试中，行业标准通常要求TEC承受5000次以上循环才视为合格。

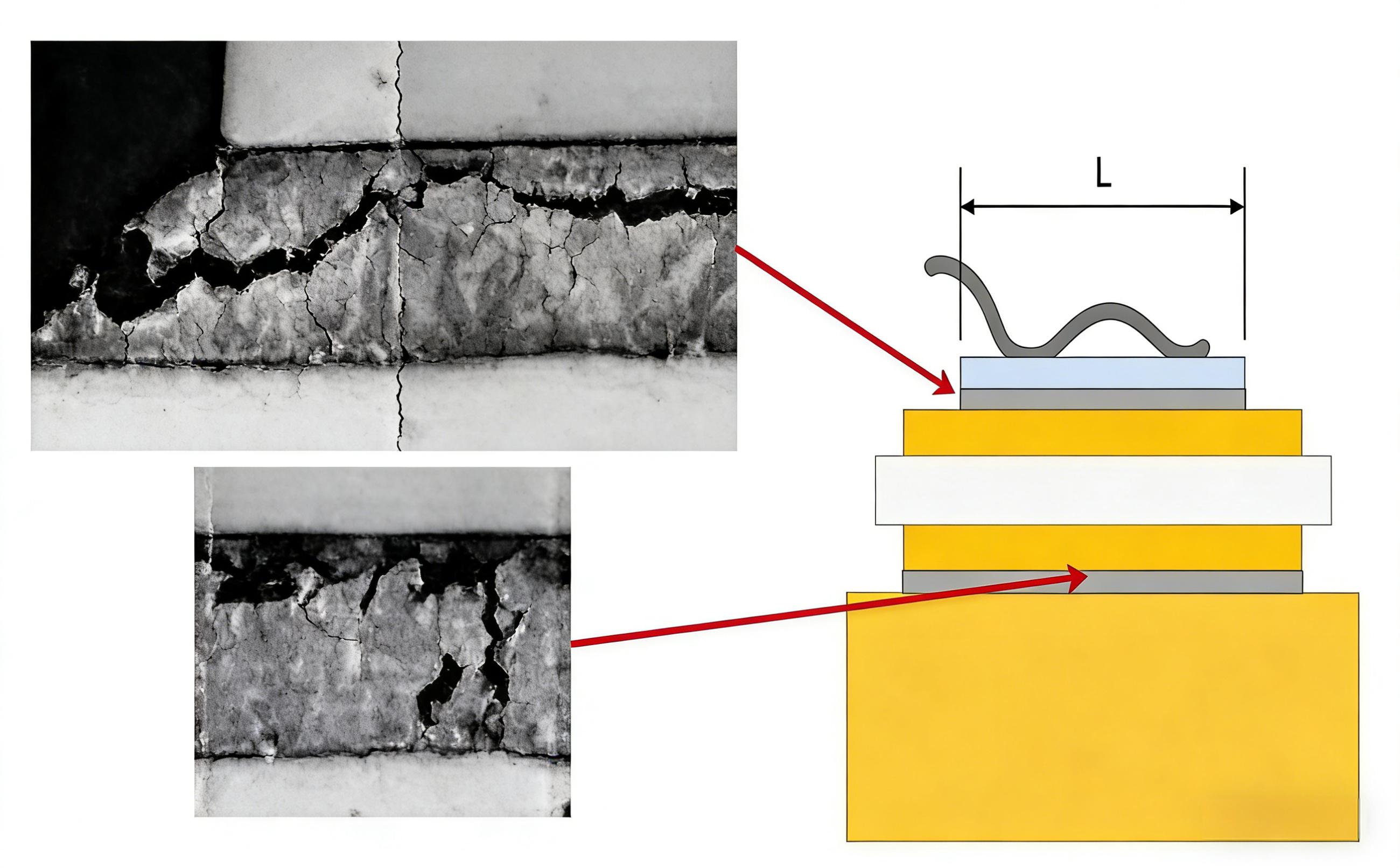

▲焊接层开裂示意图
☑️ 模式二：材料扩散
如果说焊点疲劳是“物理损伤”，那么材料扩散则是“化学老化”。当TEC长时间在高温下工作，内部原子活性显著增强：半导体中的元素会逐渐向焊料中扩散，而焊料中的金属原子也会反向渗入半导体。这种原子级别的“搬家”，会导致材料成分发生变化，削弱其热电转换效率，导致制冷性能下降。
假如封装不够严密，水汽和氧气会趁虚而入，引发电化学腐蚀——铜电极氧化，电阻增大；半导体材料被腐蚀，热电性能下降。正如人体骨骼中的钙质随年龄增长而流失，TEC材料也会在长期使用过程中发生性能衰减。

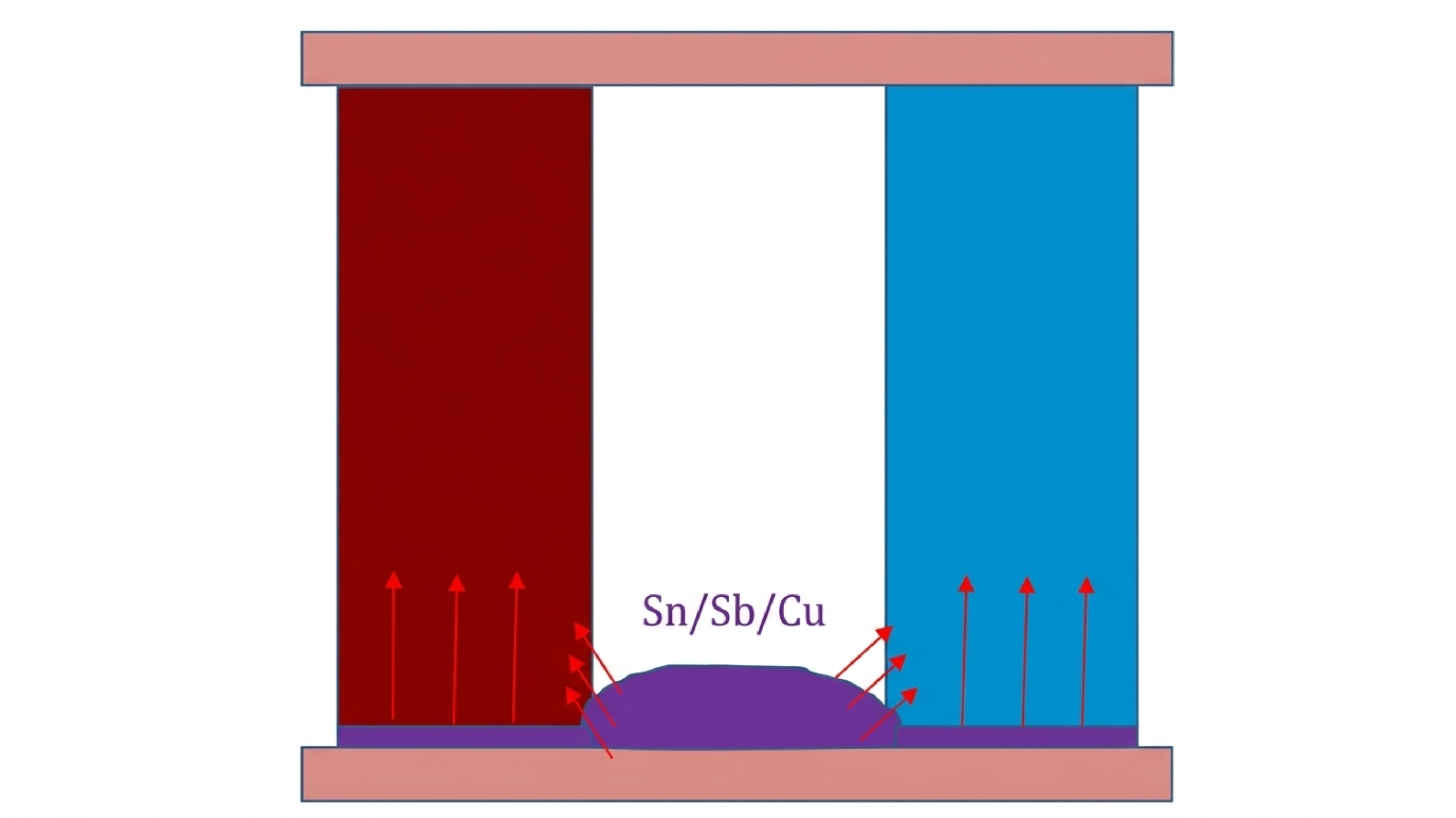

▲ 材料扩散示意图

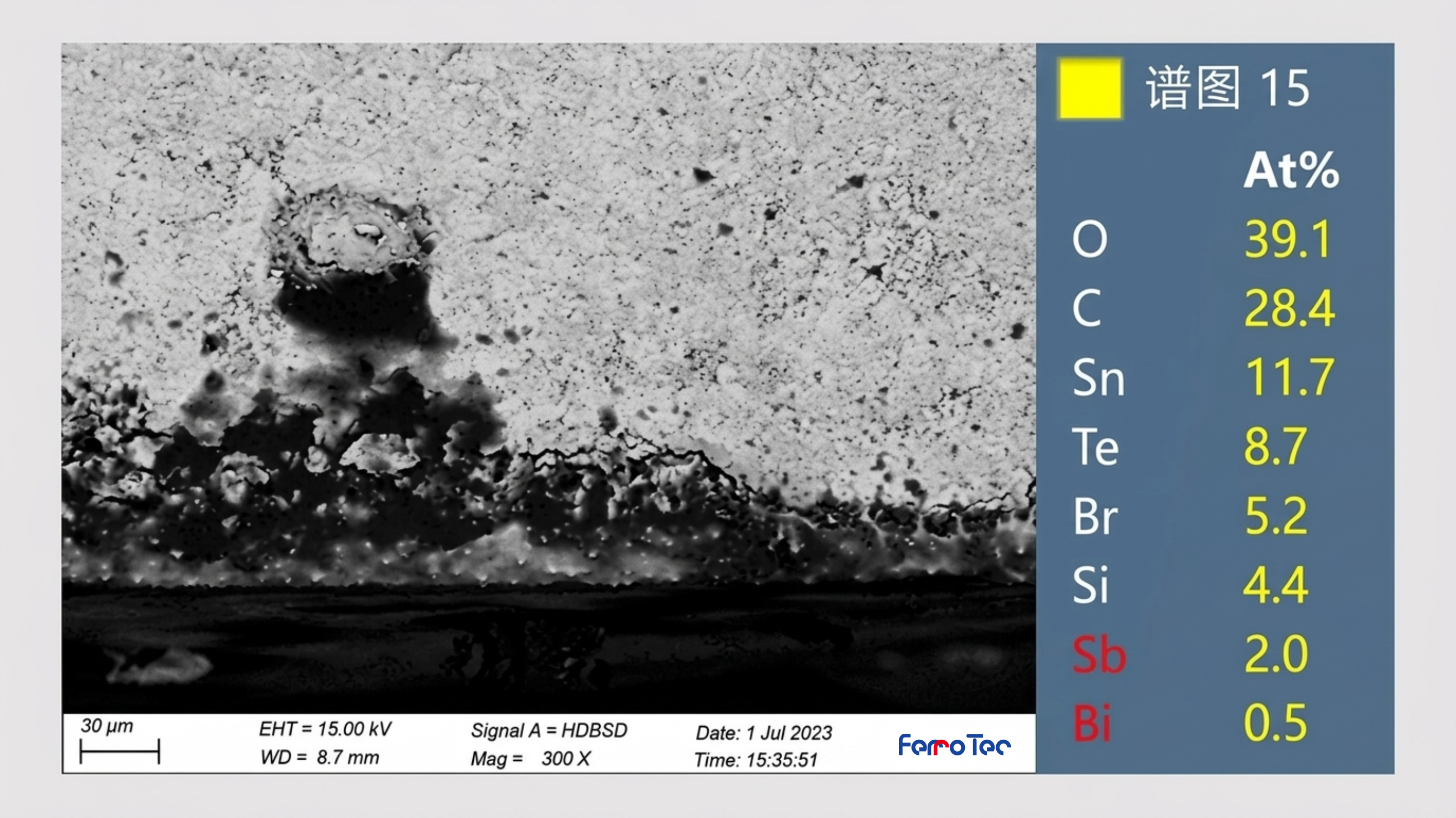

▲ EDS局部分析谱图
☑️ 模式三：热应力开裂
TEC内部的半导体颗粒本身有一定脆性——虽然抗压能力较强，但抗剪切能力较弱。如果在安装时受力不均（比如散热器表面不平、螺栓扭矩不一致等），会在器件内部产生局部剪切应力。再加上反复的热胀冷缩，这些应力会逐渐积累，最终导致半导体颗粒开裂。一旦开裂，电路中断，TEC彻底失效。正因后果严重且不可逆，热应力开裂被视为最致命的失效模式之一。以下操作会显著加速这一过程：
1.电流过大或波动剧烈→引发局部过热，加剧材料膨胀不均；
2.电源接反→冷热端颠倒，长期使用扰乱内部热流，增加应力；
3.PWM驱动频率过低→导致温度周期性变化，引发热疲劳。

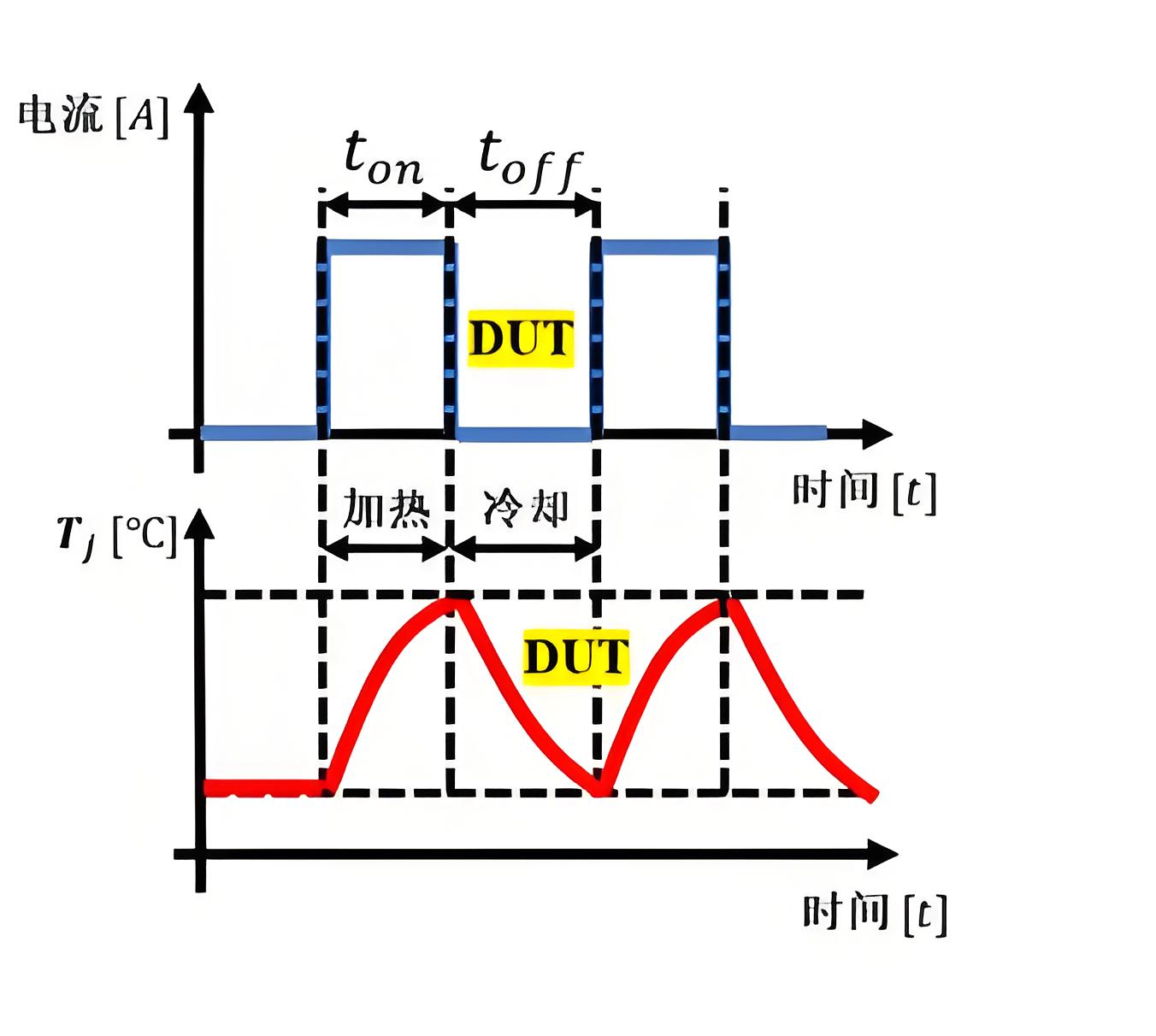

▲ 加热冷却示意图
三、如何判定TEC寿命？
为了判定TEC的有效性，工程师为TEC制定了一套“健康体检标准”。如果出现以下任一情况，通常意味着它已经发生“走向衰老”：
1.交流电阻变化超过10%
2.制冷性能偏离规格范围
这两个指标的变化，往往是焊点疲劳或材料扩散累积到一定程度的结果。就像人老了，体检报告上的指标会慢慢偏离正常值。 正因如此，定期监测这两项参数，是判断TEC是否仍然有效的重要依据。
回到开头的问题：TEC会老化吗？答案是肯定的。虽然它没有运动部件，但材料总会衰老，焊点总会疲劳，这是物理规律使然。而我们将通过持续改进材料配方、优化焊接工艺、完善筛选流程，不断延长TEC寿命，为其制冷性能提供更长期、可靠的保障。
