TEC科普小课堂丨半导体粒子是什么？它在制冷片里起到什么关键作用？
欢迎来到TEC科普小课堂！半导体制冷片中的半导体粒子简称DICE。它不仅是TEC的关键组成部分，更决定了其核心性能。本文将重点介绍半导体粒子（DICE）的作用和设计要点。如果你对文章内容有所疑问，或者想要了解更多TEC知识，欢迎在评论区留言~
一、半导体粒子在TEC中的作用

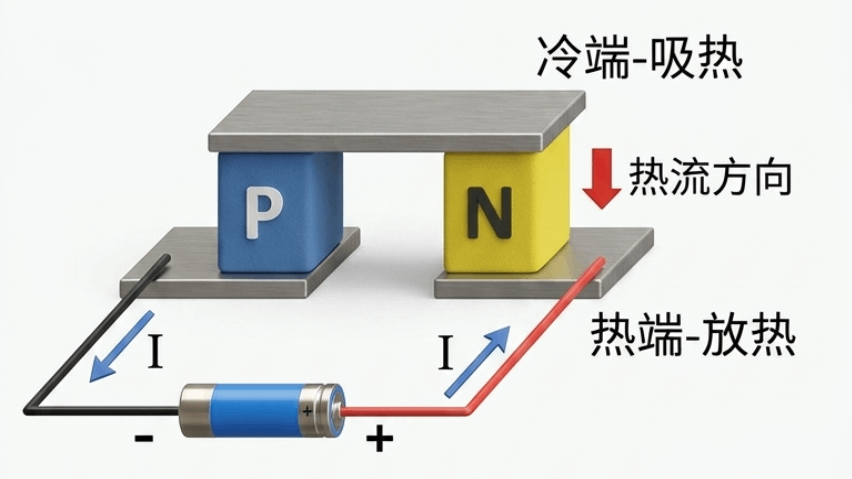

半导体粒子的主要材料是Bi₂Te₃（碲化铋），根据掺杂方式的不同，可分为P型和N型两大类。P型和N型半导体粒子必须成对使用，共同构成一个基本的热电单元——通常称为热电偶。TEC的最小工作单元正是由这样一对P型和N型粒子通过金属电极（即烧结点）串联连接而成，两端分别形成TEC的冷端和热端。

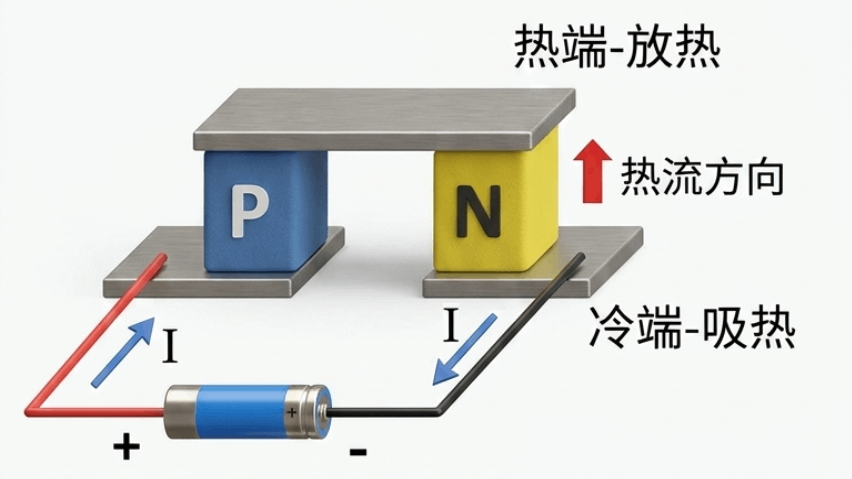

在外加电场的作用下，电流会驱动热量从一端向另一端定向迁移，形成明确的冷端与热端；当电流方向反转时，冷热端也会随之互换。这正是TEC能够实现制冷和加热双向功能的核心原理，也充分体现了半导体粒子在TEC中的关键作用。

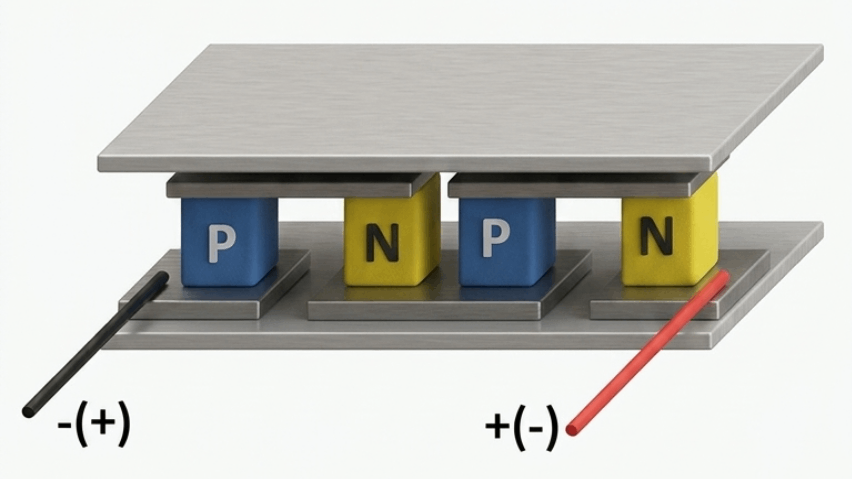

需要说明的是，上述描述基于单个热电偶。而单对热电偶的制冷能力有限，难以满足实际应用需求，因此商用TEC通常由数十甚至上百个热电偶集成组合而成。
由于长方形粒子在加工和组装过程中容易产生尺寸偏差，导致良率降低，半导体粒子大多采用正方形设计。虽然少数厂商也会采用圆柱形粒子设计，但该设计对晶棒制备和切割工艺的要求更高，因此实际应用较少。在电路连接方式上，半导体粒子通常采用串联形式。尽管理论上也可采用并联形式，但由于各粒子之间可能存在电流分配不均或热干扰，容易引发局部过热或性能失衡，因此串联仍是目前的主流方案。
二、DICE重点参数设计
为充分发挥TEC的性能，半导体粒子的几何尺寸和电学参数都需要经过精密设计，以下是几个关键计算公式：
☑️ DICE尺寸计算
实现最大电流Imax的DICE尺寸计算公式为：
A=(Imax × L) /K
A: DICE横截面积mm²
L: DICE高度mm
K：材料热导率，仅和热电半导体材料本身及温度相关，不随最大电流变化；在给定温度下，K值可被确定或计算得出。
由于常规DICE的横截面为正方形，上式可简化为：
W²=(Imax × L) /K
W：横截面宽度mm
☑️ DICE尺寸比
在最大电流相同的条件下，DICE横截面积和高度之比保持不变，具体关系如下：
A/L=A₁/L₁
A₁：新DICE横截面积mm²
L₁：新DICE高度mm
这一比例关系为DICE的缩放设计提供了理论依据。
☑️ DICE阻值计算
在确定尺寸后，可通过以下公式计算DICE电阻值：
R=(ρ x L) /A
R：DICE电阻值mΩ
ρ：DICE电阻率mΩ·cm
上述参数共同决定了半导体制冷片的工作电压、功耗和制冷效率，是TEC产品设计的关键依据。
综上所述，半导体粒子是TEC的核心部件。其材料类型、P型与N型的配对方式、几何尺寸以及电阻等参数，直接决定了TEC的制冷性能、工作稳定性与适用范围。作为全球领先的半导体制冷器件行业供应商，FerroTec先导热电可提供多类高性能半导体制冷片，功率、材料、外观均可定制。如需了解产品详情/获取方案，欢迎联系我们：13575452327。
