半导体制冷片（TEC）目前已大规模应用于光模块、医疗器械、车载应用、精密工业设备等温控场景。然而，由于TEC的应用需要和散热场景密切结合，容易出现热端散热不足、冷端降温达不到目标、TEC过热损坏等问题。本文将重点介绍如何利用CFD（计算流体动力学）仿真，有效破解“TEC-散热器-流体”系统匹配难题。

方式一：精细实体建模

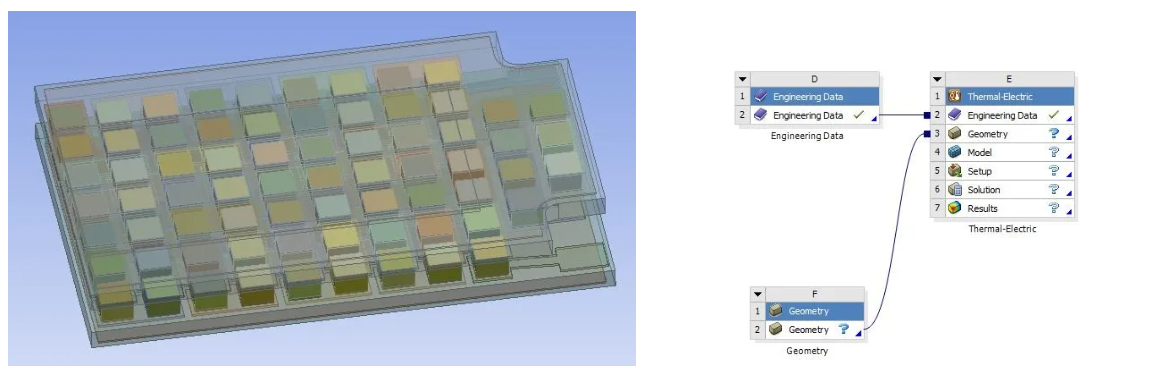

精细实体建模通常采用Workbench中的 Thermal-Electric模块。该模块能够精准还原PN结、陶瓷基板及焊层等微观结构，不仅支持完整输入随温度变化的材料物性参数，还能有效评估内部PN结定制化分布对控温效果的影响。在进行仿真时，需要重点把握以下四个参数设置环节：

1. 热电材料基础参数输入
铋化碲（Bi₂Te₃）是商用TEC的核心材料。为保证仿真精度，不止要输入常温下的固定数值，还要导入随温度动态变化的Seebeck系数、电阻率及导热系数，并采用多项式公式来定义材料物性。

2. 界面热阻影响评估
TEC的工作效率和两侧温差密切相关。特别是在高热功率场景下，即使是微小的界面热阻，也会导致TEC产生额外的温差损耗。

3. 网格划分策略
由于TEC内部存在极大的温差梯度，必须对陶瓷基板和PN结区域进行局部网格加密，网格尺寸建议控制在0.2~0.5mm之间；同时，为保证流场计算精度，散热翅片间距内应至少要保留3层网格，肋片处保留2层网格。

4. 边界条件与物理模型设置
风扇参数需直接导入供应商提供的标准P-Q曲线；若处于自然对流环境，则必须开启重力选项及S2S辐射模型，充分考虑辐射换热对系统温度的影响。

方式二：黑盒紧凑模型

在整机系统级仿真中，可直接调用CFD软件自带的TEC组件模块，依托供应商Datasheet中的性能参数快速建立二节点模型。这种方式参数设置精简，计算效率极高。

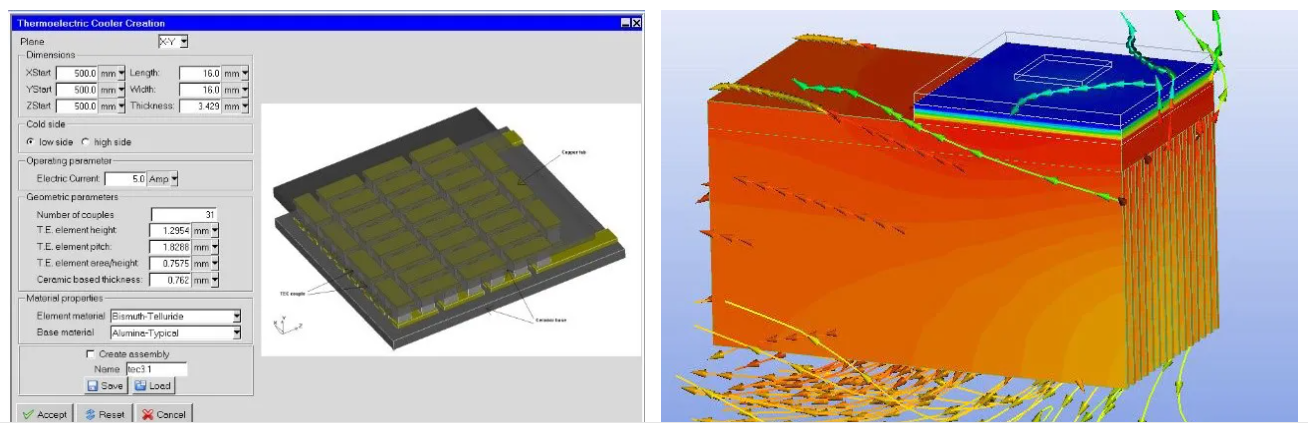

以典型软件Icepak为例，用户只需输入TEC外形尺寸、冷热端陶瓷厚度、PN结对数、高度及面积等几组关键参数，软件即可根据输入电流自动计算帕尔帖吸热、焦耳发热及跨基板导热量。除常规的网格细化与热阻设置外，部分软件支持调用标准化TEC模型库。支持直接导入与参数调整，便于快速评估方案效果。

但该方法的局限性在于只能输出冷热端的平均温度，无法呈现内部局部热点，也无法具象化 PN结不均匀排布带来的优势。因此，它更适合用于前期的方案迭代和整机布局校核。

方式三：依托SW建立整机模型

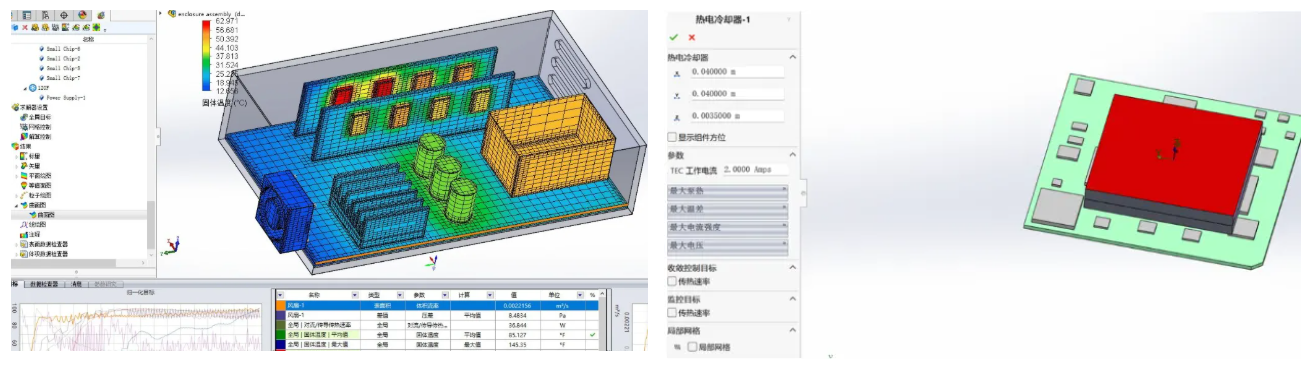

除了上述两种方式外，西门子旗下的Flotherm XT提供了更为简便的建模路径。其核心优势在于能够与SolidWorks等三维CAD软件无缝对接，工程师可直接在熟悉的CAD环境中完成整机建模，无需在多个软件间切换。

在参数设置方面，该方式同样基于二节点模型，仅需输入TEC厂商提供的两组温度下的Imax、Vmax、ΔTmax、Qcmax 以及外形尺寸，即可快速生成热模型。虽然其仿真精度略低于精细实体建模，但胜在操作门槛极低、极易上手，适合不太熟悉复杂热仿真设置的机械或结构工程师作为日常评估工具。

✅ 精准选型，降低试错成本

并不是电流越大，TEC的制冷效果就越强，电流过大会引发焦耳热激增，反而导致冷端升温。借助CFD仿真可批量评估不同风扇、散热器与TEC型号的匹配效果，快速锁定最优方案，从而大幅减少物理样机试制次数，有效节约研发成本与周期。

✅ 优化散热，直击控温痛点
TEC控温能力差最主要的原因是热端散热能力不足导致热量回传。通过TEC-CFD仿真可直观呈现散热件表面的温度场与流场分布，帮助工程师精准定位瓶颈并优化流道设计，确保热端温度始终处于安全范围内。
