TEC科普小講座へようこそ！熱電冷凍素子に使用される熱電粒子は、DICEと略されます。これはTECの主要な構成要素であるだけでなく、その核心的な性能を決定する重要な要素でもあります。本記事では、熱電粒子（DICE）の役割と設計上のポイントについて重点的に解説します。記事内容についてご質問があるか、TECに関するさらに詳しい知識を知りたい場合は、コメント欄でお気軽にご意見をお寄せください。
I.熱電粒子がTEC（熱電コンダクタ）で果たす役割

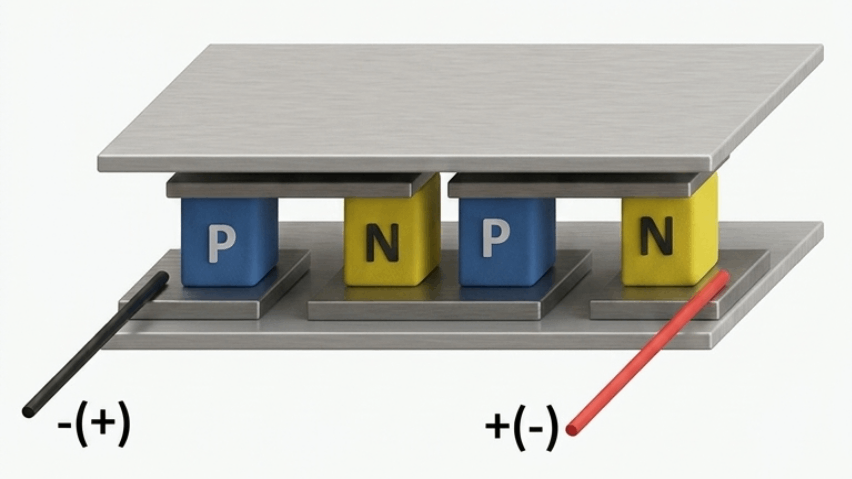

熱電粒子の主な材料はBi₂Te₃（テルチウム化ビスマス）であり、ドーピング方法によってP型とN型の二大類に分けられる。P型とN型の熱電粒子は互いに組み合わせて使用され、基本的な熱電ユニット——通常「熱電対」と呼ばれるもの——を構成する。TECの最小動作単位は、このP型とN型の粒子を金属電極（焼結点）を通じて直列接続したものであり、両端がそれぞれTECの冷端と熱端を形成している。

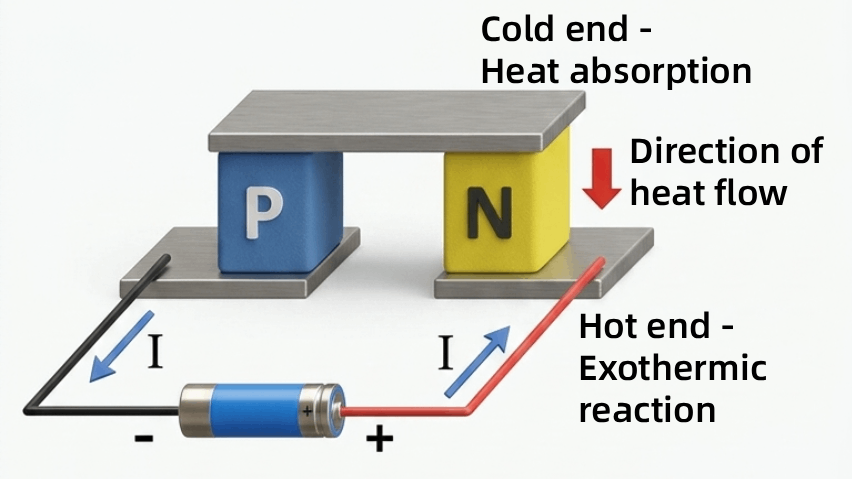

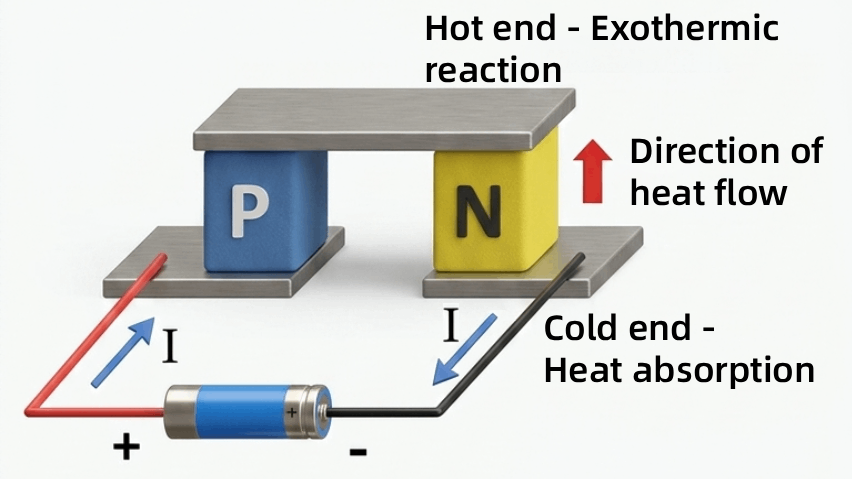

外加電場の作用により、電流が熱を一方から他方へと方向性を持って移動させ、明確な冷端と熱端を形成します。電流の向きが反転すると、冷端と熱端も互いに入れ替わります。これがTEC（熱電対）が冷凍と加熱の両機能を実現する核心原理であり、熱電粒子がTEC内で果たす重要な役割を十分に示しています。

なお、上記の説明は単一の熱電対に基づいています。しかし、単一の熱電対の冷凍能力には限界があり、実際の応用ニーズを満たすのは困難です。そのため、市販のTECは通常、数十乃至数百もの熱電対を統合・組み合わせて構成されています。

長方形の粒子は加工および組立工程で寸法偏差が生じやすく、良率が低下するため、熱電粒子は主に正方形の設計が採用されています。少数のメーカーが円柱形の粒子設計を採用することもありますが、この設計は結晶棒の製造や切断プロセスに対する要求がより高く、実際の応用例は少なくです。回路接続方式に関しては、熱電粒子は通常直列接続形式が用いられます。理論的には並列接続も可能ですが、各粒子間で電流分配の不均一性や熱干渉が生じる可能性があり、局所的な過熱や性能の不均衡を引き起こしやすいため、現在でも直列接続が主流となっています。
II.DICEの主要パラメータ設計
TECの性能を最大限に発揮させるためには、熱電粒子の幾何学的寸法および電気的パラメータを精密に設計する必要があります。以下に、いくつかの重要な計算式を示します。

☑️ DICEサイズの計算
最大電流Imaxを実現するDICEサイズの計算式は次の通りです：
A = (Imax × L) / K
ここで、
A：DICEの断面積（mm²）
L：DICEの高さ（mm）
K：材料の熱伝導率。これは熱電材料そのものと温度のみに関連し、最大電流の変化に影響されません。与えられた温度下では、K値は既知または計算可能です。
通常のDICEの断面が正方形であるため、上記式は次のように簡略化できます：
W² = (Imax × L) / K
ここで、
W：断面幅（mm）

☑️ DICEサイズ比
最大電流が同じ条件下で、DICEの断面積と高さの比率は一定であり、具体的な関係は以下の通りです：
A/L = A₁/L₁
ここで、
A₁：新しいDICEの断面積（mm²）
L₁：新しいDICEの高さ（mm）
この比率関係は、DICEのスケーリング設計の理論的根拠を提供します。

☑️ DICE抵抗値の計算
サイズが確定した後、以下の式を用いてDICEの抵抗値を計算できます：
R = (ρ × L) / A
ここで、
R：DICEの抵抗値（mΩ）
ρ：DICEの抵抗率（mΩ・cm）
これらのパラメータはすべて、熱電冷凍素子の動作電圧、消費電力および冷凍効率を決定し、TEC製品設計における重要な基準となります。
以上を踏まえると、熱電粒子はTECの核心部品である。その材料種類、P型とN型の組み合わせ方式、形状寸法、抵抗値などのパラメータが、TECの冷却性能、動作安定性および適用範囲を直接決定する。世界有数の熱電冷凍デバイス業界のサプライヤーとして、FerroTecパイオニア・トロピックは、高出力・高品質な多様な熱電冷凍チップを提供しており、出力、材料、外観などすべてカスタマイズ可能。製品詳細やソリューションのご要望がある場合は、お気軽にお問い合わせください：13575452327。
