TEC科普小课堂丨温控黑科技登场！微型热电制冷器正在渗透这些前沿领域
欢迎来到TEC科普小课堂！本期我们将对微型热电制冷器的结构、优势和经典应用场景进行详细介绍。
一、什么是微型热电制冷器？
微型热电制冷器是一种基于热电效应的小型温控装置，能够实现精准的加热或冷却功能，它适用于空间受限且又对温度控制要求极高的小型电子器件。微型热电制冷器身形虽小，但结构却不简单，它主要由两个关键部分组成：
1.热电偶对（PN结）
TEC的基本单元是由N型和P型半导体材料组成的热电偶对。当直流电流通过时，N型半导体的电子和P型半导体的空穴向冷端移动，在冷端吸收热量，在热端释放热量。多个热电偶对串联或并联组成热电模块，从而提高制冷功率。
2.陶瓷基板
热电偶对通常夹在两片高导热率的陶瓷基板（如氧化铝或氮化铝）之间，陶瓷基板不仅能提供机械支撑，还能有效传导热量。冷端的陶瓷基板用于吸收热量，而热端的陶瓷基板则用于散热。
*基板表面可根据客户需求进行处理：例如表面增加电镀便于客户焊接。
二、微型热电制冷器的优势
作为深耕半导体温控领域30余年的老牌企业，FerroTec依托自主研发能力，打造出一系列高性能微型TEC产品，并在尺寸、精度和可靠性上实现了巨大突破。
1.小巧轻盈，结构紧凑
FerroTec微型热电制冷器的最小尺寸可达2×1mm，易于集成到微型电子器件、光学传感器等空间大小受限的设备中。
2.精密控温，快速响应
FerroTec微型热电制冷器能够实现毫秒级快速响应及±0.1℃高精度温控，适用于激光器、光通信设备等对温度变化极为敏感的设备中。
3.降低功耗，节省成本
和常规热电制冷器相比，FerroTec微型热电制冷器功耗较低，但其制冷效率已能满足多数小型化设备的温控需求。
4.无机械部件，安静运行
微型热电制冷器内部不含机械部件，运行时安静无声，故障率更低，使用寿命也更长。
5.高度定制化能力
①支持尺寸/制冷量定制：我司可根据客户需求调整热电制冷器的的尺寸和制冷量，以满足特定应用的技术要求。
②支持图案定制：我司支持在热电制冷器冷面定制特定图案，作为小型器件的电路连接。

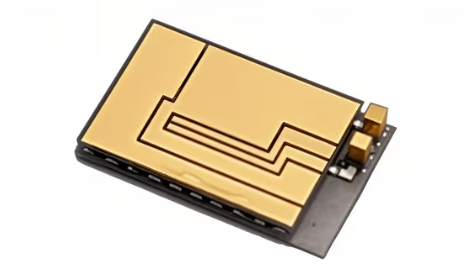

▲ 微型制冷器-定制化电路图案
③多种电极选择：为满足不同的封装与连接需求，我司提供多种电极形式供客户选择，包含镀锡导线、冷热面镀金PAD、镀金POST等。

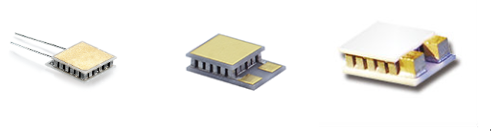

▲ 微型制冷器-不同电极
④工艺方案选择：我司可根据不同温度环境提供不同的工艺方案：常规温区方案采用锡锑焊料，适用于最高工艺耐温达200℃的场景；高温应用场景采用高温材料与先进制造工艺，并搭配金锡焊料，最高工艺耐温场景可达250℃。
三、微型热电制冷器的经典应用场景
在实际应用中，微型热电制冷器适用于对空间、精度以及环境适应性要求严苛的行业场景，例如手机摄像头里的激光对焦模块、光通信设备里的光芯片、自动驾驶汽车上的激光雷达等：
1.光通讯领域
在光通信系统中，光模块等关键元件对温度变化极为敏感，温度升高往往会导致性能波动甚至可靠性下降。微型热电制冷器正好契合其小空间、精密温控的需求，为通信系统的长期稳定运行提供了有力保障。

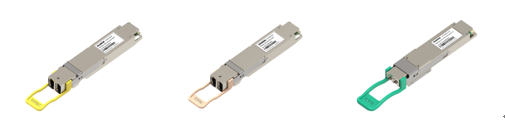

▲ 不同类型的光模块
2.车用领域
激光雷达作为自动驾驶的“眼睛”，对环境感知至关重要。但在高温环境下，它可能会“视物模糊”——出现信号漂移和检测偏差。这时微型热电制冷器就像一个精准的温度调节器，帮助激光雷达保持最佳工作状态，让自动驾驶更为安全可靠。

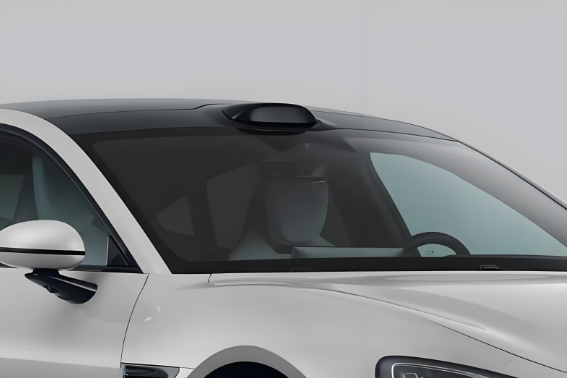

▲ 电动汽车顶部的车载激光雷达
3.消费电子领域
在手机、笔记本电脑等电子设备中，高性能处理器和显卡在高负载运行时会大量产热，影响系统性能，卡顿、速度变慢甚至死机。此时加入微型热电制冷器能做到快速散热、稳定温度，提升用户体验。
未来，随着5G通信、人工智能、物联网等技术的快速发展，对精密温控的需求将持续增长。而微型热电制冷器也将在更多前沿科技产品中扮演关键角色，成为高科技行业理想的“温度管家”。
