通常我们将边长≥40mm的半导体制冷片称为大尺寸半导体制冷片。这类制冷片的制冷面积比常规制冷片更大、功率也更高，适用于科研、医疗和消费电子领域等对温控性能要求较高的领域。

在大尺寸TEC的实际应用中，安装不当是导致TEC性能下降、寿命变短，甚至直接损坏的最主要原因。许多客户在初次使用TEC时，误以为它就是“两块陶瓷夹着PN柱”，忽视了结构设计和安装工艺的重要性。结果往往导致制冷片的制冷效率变低，甚至造成瓷片开裂、焊点断裂。基于 FerroTec 30年客户端技术支持经验，小cool总结了大尺寸TEC安装过程中的重点注意事项，帮助大家提前避坑。

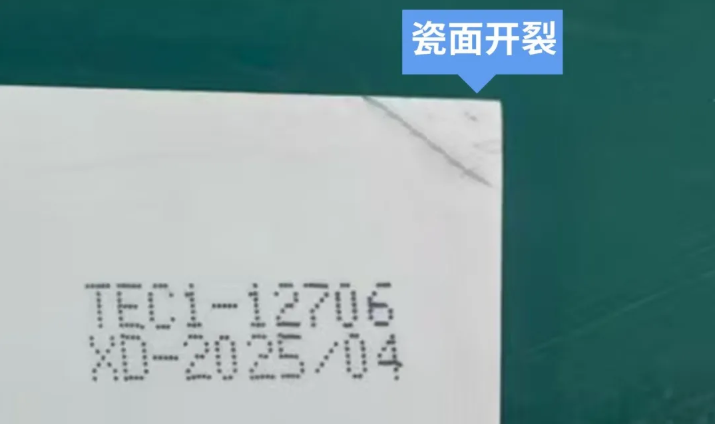

❓常见问题：安装半导体制冷片时压力过大会导致TEC瓷片损伤，出现丝状裂纹或破损/安装压力过小会造成局部接触不良，部分区域无法有效导热，影响控温精度。

🧐解决方法：①严格按照厂家推荐值控制压紧力（40*40尺寸常见正压力范围60-70kgf，不同规格对应的压力范围不同，具体参数请咨询技术支持）;

②使用弹簧螺丝、扭矩扳手，保证压力均匀可控;

③确保上下安装面平行，避免出现“一边紧、一边松”的偏载现象。

❓常见问题：螺钉锁紧顺序不当会导致大尺寸TEC制冷片受力不均，引起瓷片应力集中，严重时造成焊点断裂或制冷性能下降。

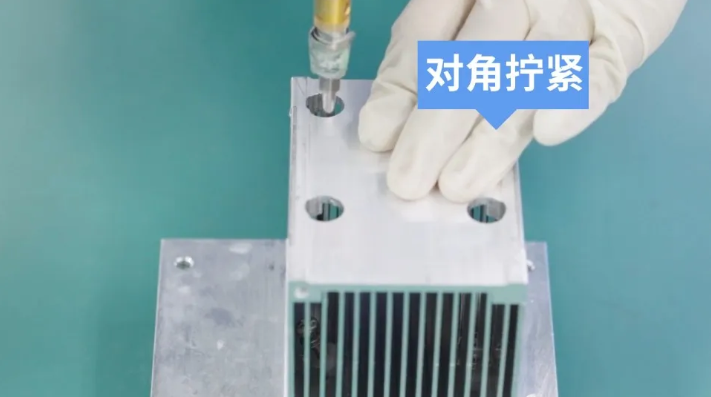

🧐解决方法：①四颗螺钉安装规范：应按对角交叉顺序逐步拧紧，切勿先锁死同侧两颗螺钉；

②两颗螺钉安装规范：将第一颗螺钉预拧紧（不锁死），再拧紧并锁紧第二颗螺钉，最后再锁紧第一颗螺钉。

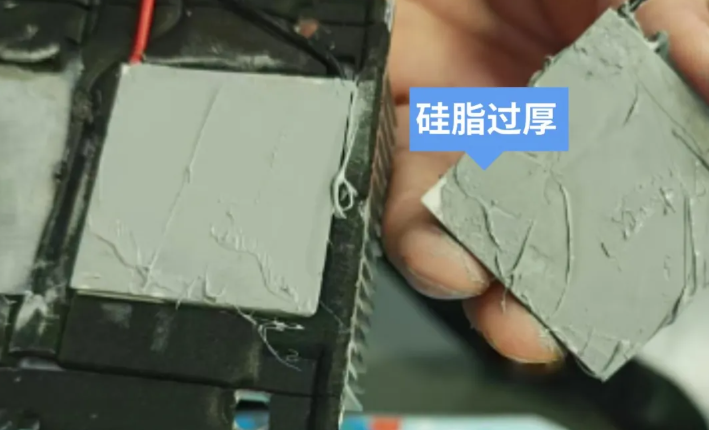

❓常见问题：硅脂涂抹过厚，像黄油堆砌在冷片上，降低传热效果。

🧐解决方法：建议使用专用治具丝网印刷，控制硅脂用量（厚度在5-10丝左右）。

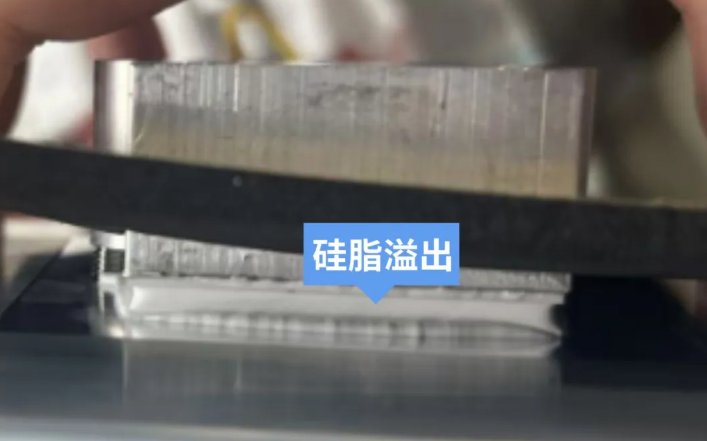

❓常见问题：硅脂未干溢出，TEC冷热面之间硅脂导通，出现“热断路”现象，导致制冷效果变差。

🧐解决方法：涂覆硅脂后立即安装，避免硅脂沉降或污染。

❓常见问题：使用导热系数过低的硅脂，导致热阻增大。

🧐解决方法：建议使用导热系数为5-10（W/ (m·K)的高品质导热硅脂。

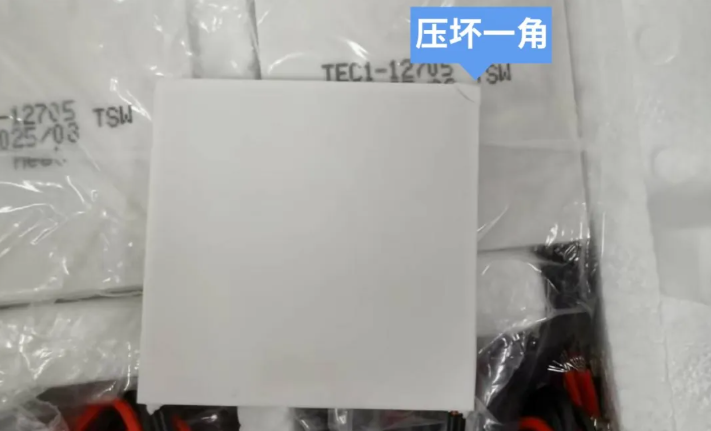

❓常见问题：平行度精度相差0.2mm，导致制冷片一角受力过大而破裂。

🧐解决方法：保证接触面的平整度和平行度≤0.05mm。

❓常见问题：安装时看似已经压紧，实际应力集中在陶瓷片上，并未真正实现有效散热。

🧐解决方法：建议接触面加装垫片（如导热硅胶垫）等缓冲材料，吸收形变，均匀传递压力。
