什么是半导体制冷模组？一文带你快速入门！
一、什么是TEC制冷模组？
TEC制冷模组是一种固态制冷装置，它的核心元件是半导体制冷片（TEC）。制冷模组的工作原理基于帕尔帖效应：通过直流电驱动，实现热量从冷端向热端的转移，达到降温的效果。
TEC制冷模组通常由以下三部分组成：
冷面接触部件：直接接触控温对象
半导体制冷片：核心制冷元件
热面接触部件：负责系统散热
二、常用制冷模组系列
根据冷热面接触方式的不同，TEC制冷模组可分为DA、DN、AA、NN、DL、AL、DD、NA、LL等多种系列。其中，DA、AA、DL、AL 和 LL 是应用最为广泛的五大系列，适用于不同的控温场景和散热需求。
DA系列：采用风冷散热方式，主要用于对固态物体的接触式冷却，如芯片、载波片上的液体等。它的特点是通过金属铝件直接与被控温对象进行接触，能迅速传递热量并实现较高速率的升降温。
DL系列：相比DA系列模组（风冷散热），DL系列模组（水冷散热）通常能达到更高的升降温速率，同时实现更大的冷热面温差(如使用6L/min的25℃冷却水散热，冷面铝块温度最低可达-25℃)。如果你对控温速度和温差的需求更高，DL系列水冷模组会是更好的选择。
AA系列：采用双风扇设计，适用于对空间整体温度控制有需求的场景，比如车载冰箱、冷藏盒、恒温化妆盒、小型机房等。它通过风扇与风道的配合，让空气流动起来，实现对空间的统一控温，确保环境温度处于理想状态。
AL系列：当设备对散热要求高、安装空间又有限时，AL系列模组将成为其理想选择。它采用水冷散热，不仅制冷效果优于风冷，还能大幅缩小体积，更方便地嵌入到各类精密设备中。
LL系列：专为液体控温设计，最大制冷量高达3000W，能够满足高功率制冷需求。它可以直接接入厂务水或生活用水，无需复杂冷却系统，具备安装便捷、维护简单等优势。该系列模组广泛应用于工业控温平台、医疗设备等领域，是1~1.5匹压缩机的理想替代方案。
三、TEC模组选型-制冷能力评估
在使用TEC制冷模组时，制冷能力的评估至关重要。其目标制冷量QC不仅取决于热源本身的发热情况（Q主动)，还与热源和周围环境之间的热交换（Q被动）密切相关。了解QC的计算逻辑，是实现精准控温的第一步，下面是它的计算公式：
QC= Q主动+Q被动（Q被动1+ Q被动2）
Q主动=UI（电压X电流）
Q被动1=CM∆t（热容量X质量X温差）
Q被动2= hcA∆t（传热系数X表面积X温差）
*Q被动1：热源自身由于温度变化而吸收或释放的热量，主要与材料的热容量有关。
*Q被动2：热源与周围环境之间因温差导致的热量交换，包括空气对流、热传导、辐射等方式。

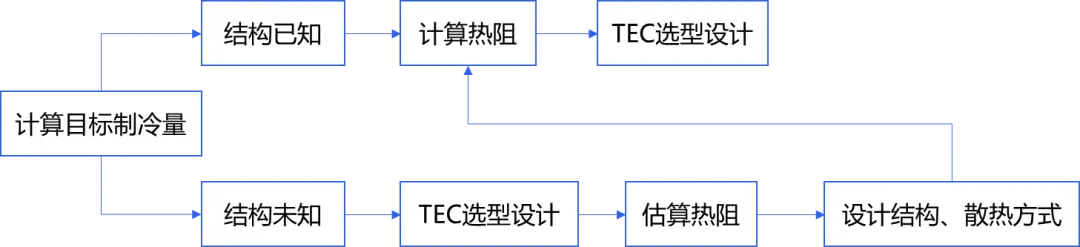

在明确目标制冷量后，如果客户已提供结构尺寸和散热方式，就可以进一步计算冷热面之间的热阻，并结合所需的制冷量、工作电压和电流参数，完成TEC模组的选型匹配。
四、TEC模组选型-性能系数评估
此外，由于TEC制冷模组的核心元件是半导体制冷片，其性能系数COP不仅取决于材料和制造工艺，还受到其他多种因素影响：冷却方式（风冷/水冷等）、TEC布局、隔热设计、接触界面材料的选择、安装方式等。
①风冷散热：COP通常在0~1.0之间；
②水冷散热：COP可提升至1.2；
③冷热面温差较小且电压可灵活调控时：水冷模组的COP可达到1.5以上；
④当温度已达到设定值：系统仅需少量功耗进行控温，此时COP显著提升。
*COP表示设备每消耗一单位能量所能提供的制冷量或制热量。COP值越高，表示设备的能效比越高，即在相同的电力消耗下能够提供更多的制冷量。
综合以上情形，我们需要根据实际应用需求选择合适的TEC模组类型、冷却方式与控制策略，以实现更高效、节能、稳定的控温效果。
